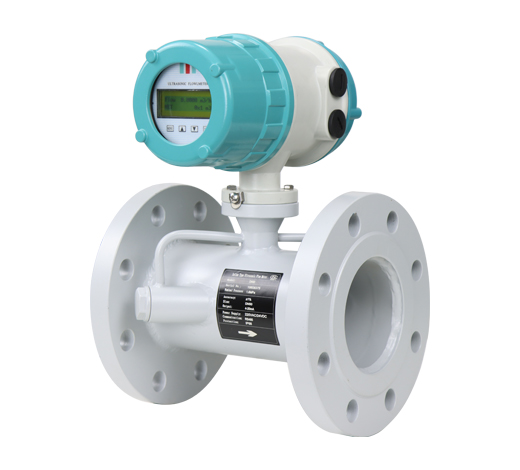

與插入式相比，管段式超聲波流量計雖出廠時已完成標定，但其測量精度在安裝環節仍面臨嚴峻考驗。掌握以下核心要點，才能確保測量精度從實驗室延續到工業現場。

一、管道應力消除：精度穩定的第一道防線

安裝前的關鍵預處理：

應力釋放：切割管道后，必須進行至少24小時的自然應力釋放

端口處理：使用專業工具進行坡口加工，確保端面與管道軸線垂直度≤0.5°

同心校正：安裝前使用激光對中儀檢查上下游管道同軸度，偏差應＜0.3mm

經驗警示：直接焊接安裝的管段式流量計，在首次溫度劇烈變化時，可能因殘余應力導致永久性精度偏移。

二、流向與姿態：發揮設計優勢的關鍵

安裝方向黃金法則：

流向標識：嚴格按流量計本體箭頭方向安裝，反向安裝會導致±2%的固有偏差

水平優先：優選水平安裝，并保持換能器處于管道水平軸線±30 °范圍內

姿態規避：避免換能器朝上的安裝姿態，防止氣泡在聲窗處積聚

專業設計優勢：管段式流量計的聲道幾何結構已通過濕標定精準確定，正確安裝能完全復現實驗室精度，而安裝方向錯誤將使這一優勢蕩然無存。

三、工藝銜接：無縫融入流程的智慧

管道系統的匹配藝術：

壓力等級匹配：流量計法蘭壓力等級必須≥管道設計壓力

內徑精準控制：流量計內徑與上下游管道內徑偏差應＜±1%

熱膨脹補償：在蒸汽或高溫介質應用中，必須安裝熱膨脹節消除熱應力

重要認知：管段式流量計不是獨立設備，而是管道系統的有機組成部分，必須從整個管路系統角度進行安裝設計。

四、環境適應：長期穩定的保障

環境控制三要素：

振動隔離：在泵出口等振動區域，需安裝柔性接頭進行機械隔離

溫度保護：室外安裝時需考慮遮陽或保溫措施，避免太陽直射導致局部過熱

電氣防護：即使采用分體式設計，信號電纜仍需穿管保護，避免電磁干擾

安裝完成后的精度驗證：在流量計上下游1米處設置壓力測點，通過監測壓差變化判斷安裝是否引入額外阻力。理想的安裝不應顯著改變原管道壓損特性。
